Музыка от кнопки, в обход ACC - замка зажигания Лады Гранты FL 2019 / 2020.

В обновленной версии Лады Гранта начиная с 2019г. реализована функция "ACC" — управления питанием аксессуарами, это означает, что включение автомагнитолы возможно только после первого поворота ключа в замке зажигания. Соответственно, если вынуть ключ – магнитола не будет работать.

Лады Гранта новая 2020

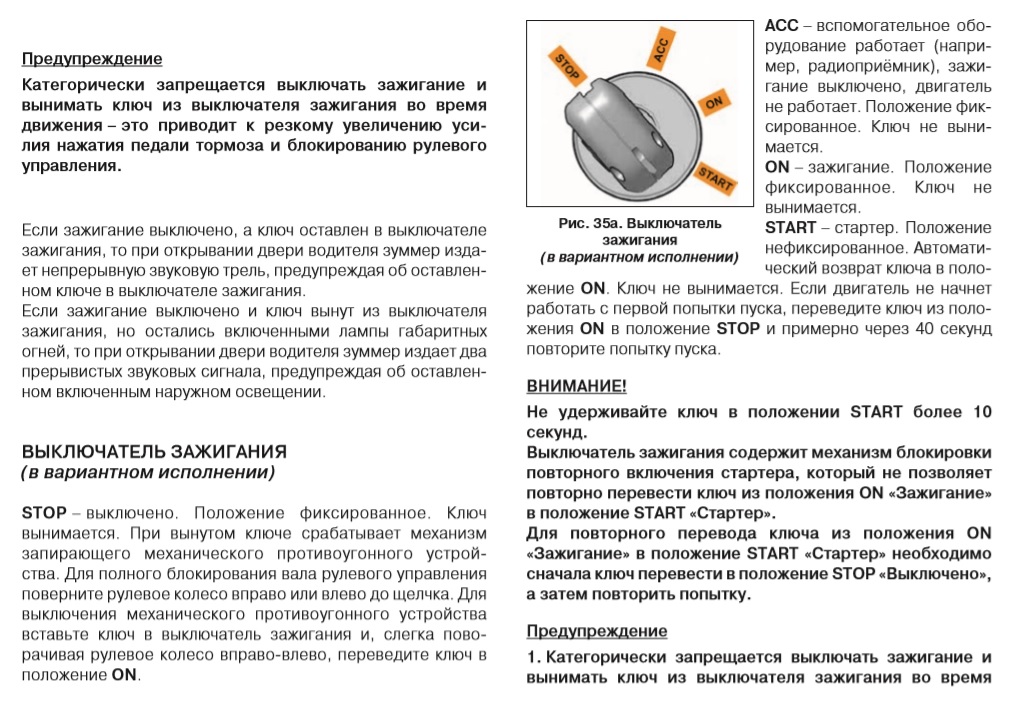

“ACC” — это положение замка зажигания позволяет пользоваться вспомогательным электрооборудованием автомобиля (аудиосистемой, прикуривателем и т. п.) .

лада гранта fl лифтбек

 Вынимаем консоль управления климатической системы авто.

Чтобы обойти режим управления питанием с замка зажигания, соберём альтернативную доп. схему питания на базе 4-х контактного реле, диода 1n4007 и кнопки вкл\откл со светодиодной индикацией, установленной в свободное штатное место консоли управления климатической системы авто.

Для выполнения работ потребуется:




музыка от кнопки, Установка магнитолы

Как можете видеть, постоянное питание 12V берем с желтого провода ISO-разъема магнитолы, соединяем с входящим контактом на реле и на управляющей кнопке. Для работы реле и светодиодной индикации кнопки массу можно взять тут же, с черного провода магнитолы. Далее в разрыв красного провода подключаем диод и уже после диода припаиваем провод альтернативного питания, управляемого с нашей кнопки.


Постоянное питание 12V берем с желтого провода ISO-разъема магнитолы. Для работы реле и светодиодной индикации кнопки массу можно взять тут же, с черного провода магнитолы.


В разрыв красного провода подключаем диод 1n4007


После диода припаиваем провод альтернативного питания, управляемого с кнопки.







В итоге все это приняло вот такой вид, после чего реле и провода были доп. зафиксированы и размещены за консоль управления климатической системой.


Тут же находится доп.кнопка управлением питания видеорегистратора.

Параллельно с этими работами было установлено магнитное крепление для смартфона с функцией беспроводной зарядки.


Для выполнения работ потребуется:







Припаялся к автомобильному адаптеру питания 5V



Питание для адаптера 5V магнитного крепления, было взято с гнезда одного из предохранителей через специальный адаптер

Подробнее смотрите в ролике ниже:
