На этот раз задача такова: я имею загородный
дом, в котором нахожусь летний период, в зимнее же время дом остаётся без присмотра.
Ещё два года назад я собственноручно установил в паре с охранной сигнализацией GSM - систему видеонаблюдения.
Так что пришла пора поделиться опытом в этой сфере с теми, кто
так же задумался о защите свое жилище от воровства и вандализма.
Что бы покрыть видеофиксацией территорию двора и прилегающих надворных
построек, на прямую из Китая я заказал четырехканальный комплект видеонаблюдения (сейчас его нет в наличии, см. ссылку ниже)
другие варианты тут: Системы скрытого видеонаблюдения
другие варианты тут: Системы скрытого видеонаблюдения
Хотя на канале City&Country Style я
стараюсь не затрагивать тему покупок через китайские интернет сайты (потому,
как специально для этого виду другой канал о товарах из поднебесной - под
названием Кита Шоппинг), однако в данной сфере обойти китайский сайт не
получиться, просто найти дешевле чем в Китае, у меня лично ни где не удалось. Короче,
комплект мне обошёлся $135.
В него вошли (комплект системы видеонаблюдения):
- DVR 4-канальный (цифровой
видеорегистратор),
- 4 уличные камеры с инфракрасной
подсветкой,
- 2 блока питания для DVR и второй блок соответственно
для дистанционного питания 4 камер,
- оптическая мышь и пульт дистанционного
управления.
Что пришлось докупить:
- жёсткий диск на 1 терабайт (этого объема хватает на 2 неделям записи с 4 четырех камер,
после чего запись циклически затирается)
-
4 высокочувствительных микрофоны для записи звука по всему периметру
видеофиксации
-
телевизионный кабель RG6 для передачи
изображения с камер
-
двухпарная витая пара для дистанционного питания камер и передачи звука с
микрофонов
-
специальные разъёмы и переходники, а так же скочлоки UY2.
РАЗЪЁМЫ можно докупить по этим ссылкам:
разъемы питания
джек BNC
UY2 Scotchlok
Как
только все комплектующие были в сборе, предварительно определившись с местом
установки оборудования, я приступил к монтажу кабелей
и камер видеофиксации.
Чтобы исключить возможность незаметному
выводу из строя и кражи самих камер – установил их в паре, по диагонали, друг
напротив друга.

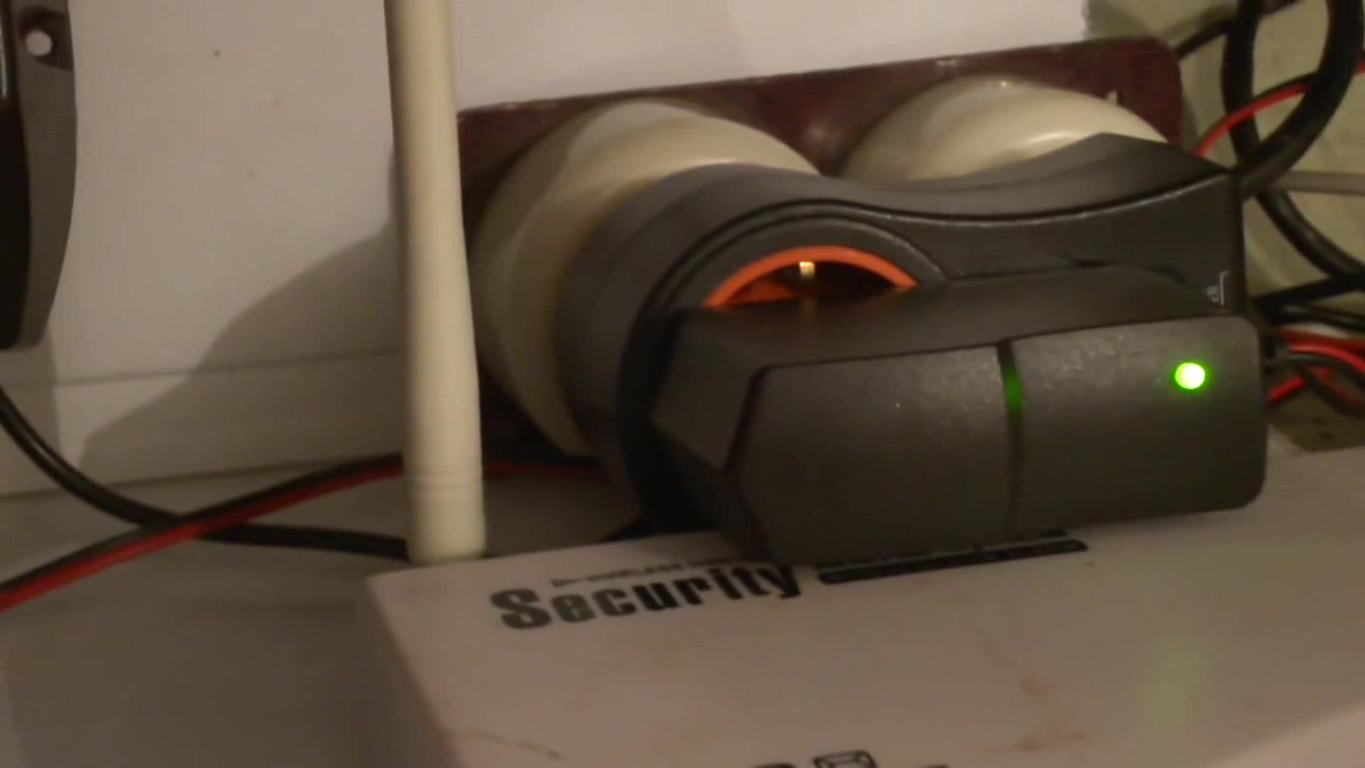

Напомню, что данная система видеофиксации подстраховывается
у меня охранной сигнализацией GSM.

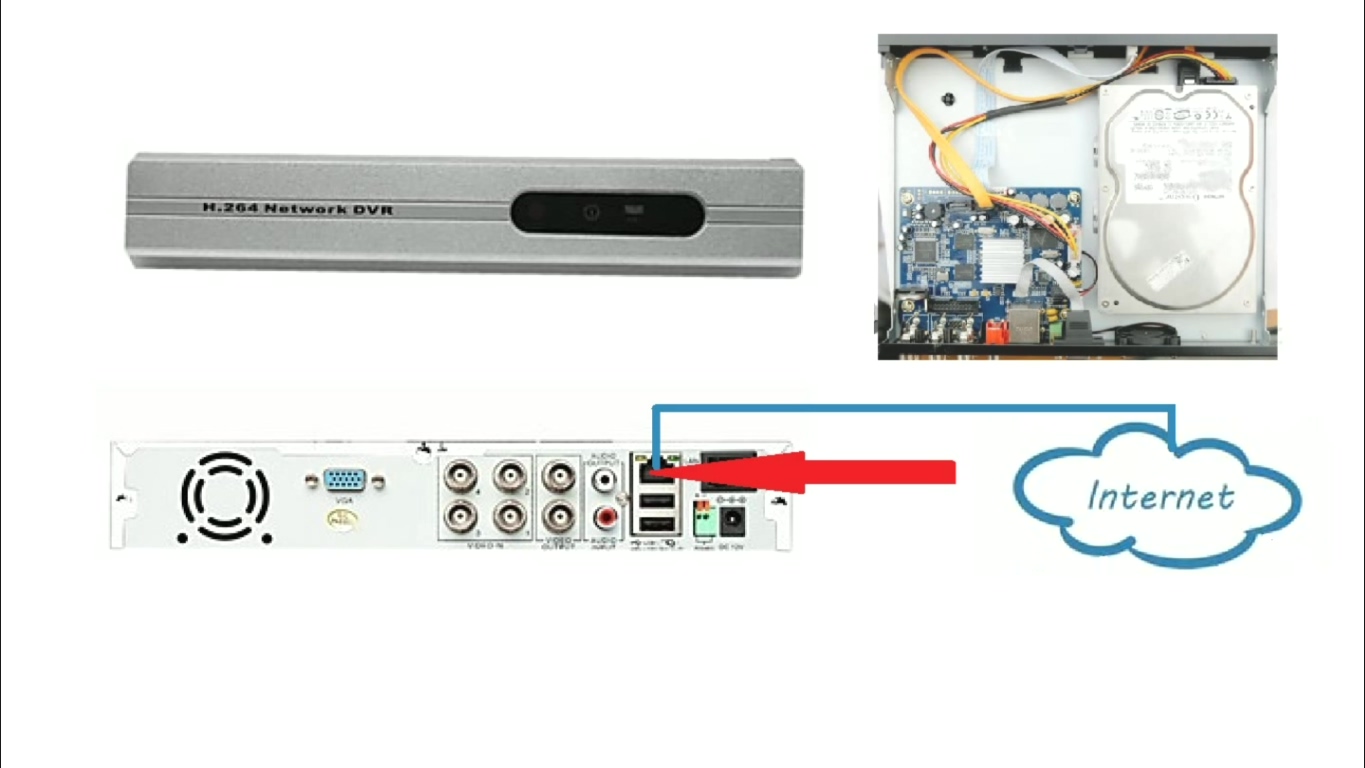

И хотя в самом блоке видеорегистратора предусмотрено
сетевое гнездо RJ45 для
удалённого просмотра через интернет, но из-за отсутствия высокоскоростного
интернета я использую только возможность локальной записи на жесткий диск.
Поэтому блок видеорегистратора я поместил в
металлический ящика, который зацементирован в пол.

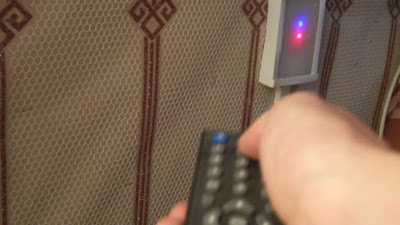

Из-за этого пришлось немного переделать
систему управления видеорегистратора и вывести блок индикации и инфракрасного
приемника дистанционного пульта управления из корпуса ресивера отдельно наружу.
А так же удлинительным кабелем USB вывести на поверхность разъём для
подключения оптической мышки. При всем, конечно же, доступ к программе и архивам видеофиксации запаролены.
А теперь можно приступить к отстройке видео
картинки с камер.
Как вы уже, наверное, поняли, в моей
системе видеонаблюдения используются проводные, аналоговые видеокамеры.

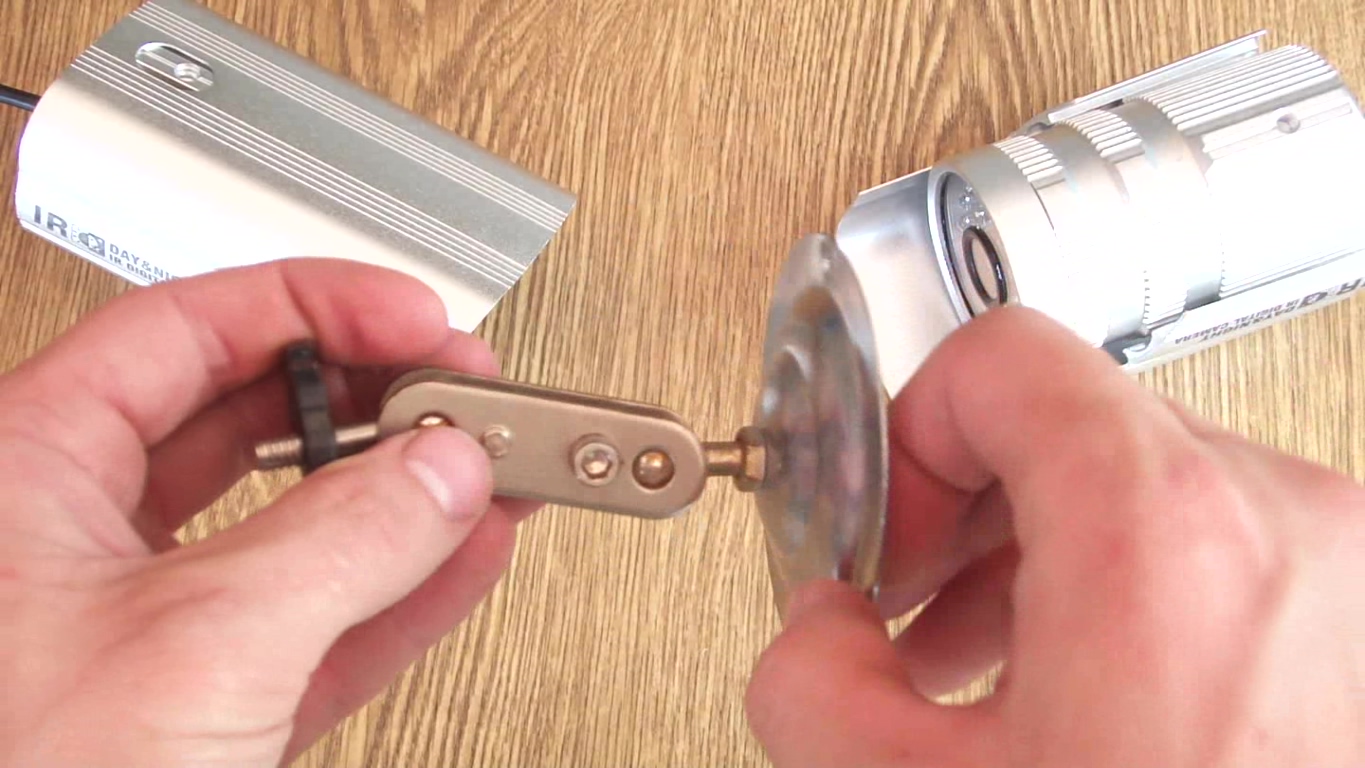

В
комплекте с ними шли металлические шарнирные кронштейны, позволяющие закрепить
камеру под любым углом.
Сама камера состоит из двух независимых
блоков: платы инфракрасной подсветки, которая позволяет получать картинку даже
в кромешной темноте и сразу за ней идет электронная видео-плата, на которой
размешен объектив и ПЗС матрица.
Как видите, нет, не чего особо сложно в
построение аналоговой системы видеонаблюдения. Для небольших объектов это точно
нужно - доступная цена + простота установки и настройки.
Однако на объектах, где требуется повышенная четкость картинки - без цифровой система IP видеонаблюдения не обойтись.

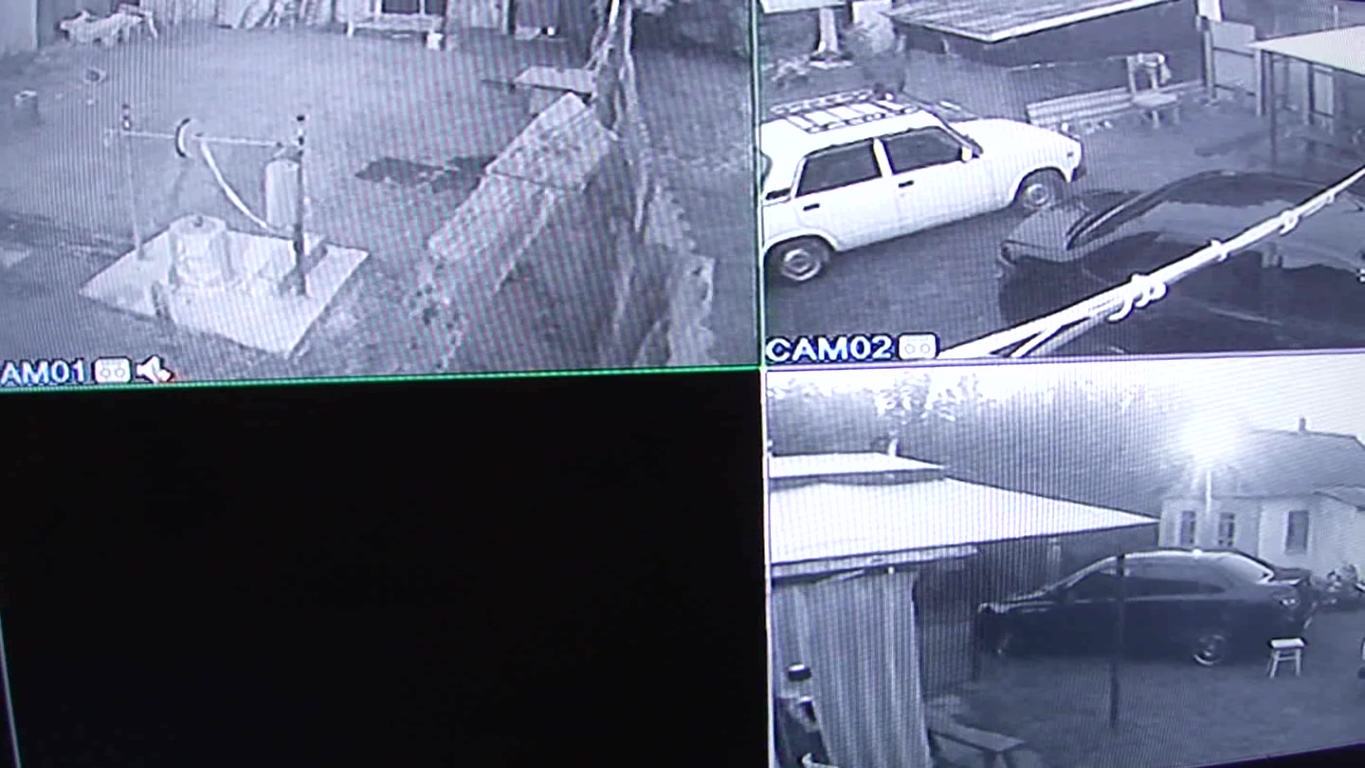

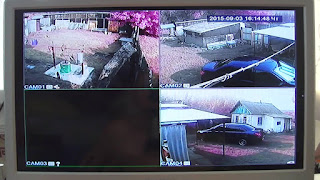

Осталось продемонстрировать видео картинку,
полученную с камер видеофиксации:
в дневное
и ночное время.
