Установка ФАРКОПА на Datsun on-Do, LADA Granta и Калина.

В этой статье рассмотрим алгоритм работ по установке ТСУ (Тягово-сцепного устройства), а так же схему подключения фаркопа к бортовой сети автомобиля.

ФАРКОП

Для этой задачи была приобретена модель фаркопа с условносъемным шаром.

ФАРКОП

Помимо тяговой сцепки и всех необходимых крепежных элементов, комплект электропроводки так же является одной из немаловажных составляющих ТСУ.


ФАРКОП

Хотя данную модель фаркопа можно устанавливать без снятия бампера,


 для удобства и наглядности мы все же произведем его съем.





Итак, бампер снят - приступаем к работам по установке фаркопа.

Заводом изготовителем ЛАДЫ Гранта предусмотрены штатные отверстия для крепления фаркопа.




Четыре, из которых  на лонжеронах – заклеенные пленкой квадратной формы и покрыты антигравием. Два других отверстия расположены за задним бампером


Фиксируем ТСУ, используя крепежные элементы.



Фаркоп установлен, затягивает крепежные болты.



Приступаем к прокладке электропроводки для разъёма фаркопа.

подключение розетки фаркопа

Жгут проводов можно пропустил через штатное резиновое уплотнение, расположенное с левой стороны за бампером.


На этой стадии возвращаем бампер на место.

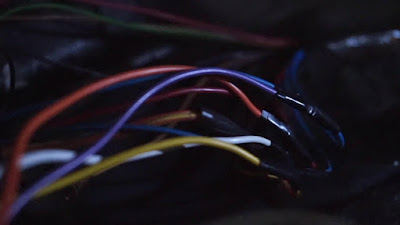

Далее произведем подключение розетки фаркопа посредством "врезки" в электрическую схему питания задних фонарей.



Схема подключения и распиновка розетки фаркопа.

распиновка розетки фаркопа


Розетка фаркопа запитана – возвращаем на место обшивку и пластиковую накладку багажника.




Теперь осталось установить шар и закрепить подрозетник при помощи оставшихся болтов М12.




На этом работы по установке фаркопа завершены!

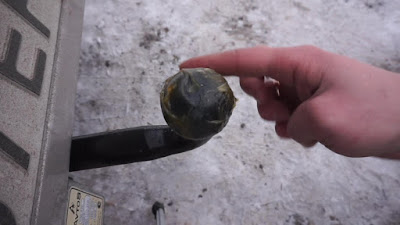

Перед началом эксплуатации сцепной шар покрываем слоем смазки (что бы уменьшить трение и соответственно его преждевременную выработку).

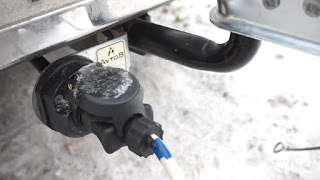

 Для лучшего контакта и предупреждения окисления - на разъёмы розетки наношу аэрозоль жидкой изоляции.








Все готово - ПОЕХАЛИ!
